Lire la carte 7

R.N. : Repère de nivellement
Promenade cartes en mains
avec René Cuenin,
Ingénieur de l'Institut
Géographique National
Des éléments à retrouver sur des endroits particuliers des cartes.
Écoute ce document sonore
(1 min) en lisant cette page :
Clique sur le triangle lecture
pour entendre.
M. Cuenin explique ce qu'est un repère de nivellement, scellé dans un mur.
Le repère de nivellement R.N. donne une altitude extrêmement précise à 5 millimètres près. Pour déterminer ces altitudes, on part d'un point qui a la cote 0 (niveau moyen de la Méditerranée) au médi-marégraphe de Marseille.
L'altitude du repère de nivellement n'est pas inscrite sur la carte. Pour la connaitre, il suffit de demander, auprès de la Division de Documentation Géodésique, I.G.N., 2 av. Pasteur - 94160 Saint Mandé, le répertoire des repère de nivellement de sa région sur lequel est notée chaque altitude.
Suppléments cartographiques :
(photos C. Bertet, J.P. Jaubert)

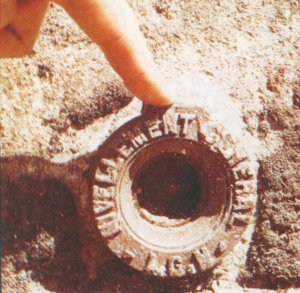

Un repère de nivellement
Sur la carte, à l'endroit où j'attends le car près de l'atelier de M. Rapet, j'ai remarqué un signe R.N. . Je pensais que cela signifiait Route Nationale alors que c'est un repère de nivellement. Jérôme .

Cherche le symbole R.N. dont parle Jérôme,

et remarque que, sur la photo, on voit les lettres I.G.N

Un autre repère de nivellement
Clique sur le symbole du repère de nivellement près de la mairie de Rabou pour voir sa photo.
Quelle altitude est notée sur ce repère ?
Est-ce plus haut ou plus bas que l'altitude notée à gauche de l'église ?
Clique maintenant sur le bâtiment de la mairie et tu apercevras le repère scellé au coin du mur en bas.

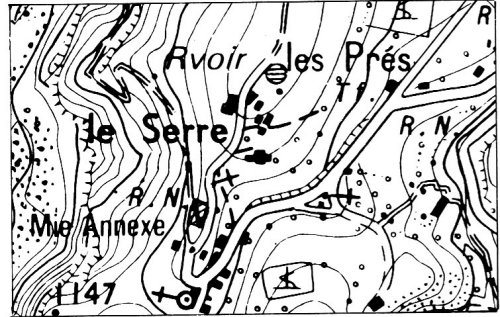

Extrait carte I.G.N. 1 : 10 000
Cherche toi aussi un repère de nivellement
non loin de chez toi.

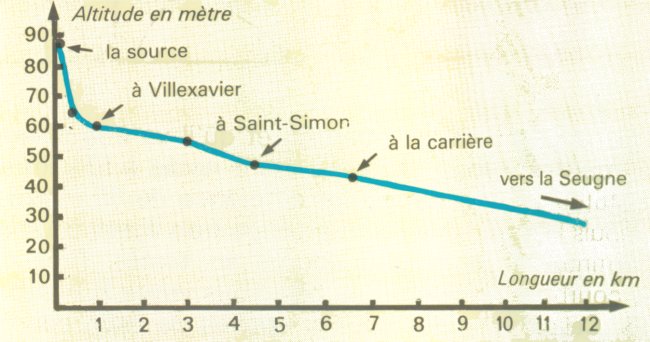

Repères de nivellement, altitudes et profil de notre rivière.

Voici le profil de la Maine, la petite rivière qui prend sa source au village de chez Texier à une altitude de 89 mètres.
Nous l'avons suivie le plus loin possible.
La Maine était alors à une altitude de 29 mètres.
Elle se jette alors dans la Seugne qui, elle-même,
se jettera dans la Charente qui arrivera à l'océan Atlantique à 0 mètre.
Les CM de l'école de
Saint-Simon-de-Bordes (BT N° 975)


Clique sur le graphique pour voir la Maine aux différents endroits.
Tu peux également voir la carte pour suivre la Maine sur quelques kilomètres en cliquant ici.

Fiche BTJ activités : Lire la carte 5 > le repère de nivellement
 Tu peux lire aussi la BTJ N°456 "de la source à la mer"
 Tu peux aussi trouver des renseignements concernant les repères de nivellement sur le site de l'I.G.N. (si près de chez toi un repère de nivellement est abimé tu peux prévenir l'I.G.N.)
